[Kernel Analysis] MM - Page Table 분석
Canonical Addressing에 대한 지식이 선행되어야 합니다.
이에 대한 내용은 이 글을 참고하세요.
모든 프로세스가 물리 주소를 사용한다고 해 보자. 프로세스 A가 실수로 자신이 할당받은 공간이 아니라 프로세스 B가 할당받은 공간에 값을 쓴다면, 상황에 따라 프로세스 B애 치명적인 오류가 일어날 수 있다. 또는 만약 프로세스 A가 자신이 할당받은 공간이 아니라 프로세스 B가 할당받은 공간의 값을 읽는다면, 상황에 따라 심각한 보안상의 문제가 생길 수 있다. (프로세스 B가 사용자가 입력한 비밀번호를 저장한 공간에 A가 마음대로 접근할 수 있다고 생각해 보자.)
이런 상황을 방지하기 프로세스는 시작될 때 고유한 address space를 부여받는다. 32bit 시스템의 경우 프로세스가 사용할 수 있는 논리적 주소는 0x00000000 ~ 0xffffffff이고,
64bit 시스템의 경우는 0x0000 0000 0000 0000 ~ 0xffff ffff ffff ffff이다1. 이런 방식을 사용하면 프로세스 A가 0x800010에 값을 쓴다고 해서,
프로세스 B의 0x800010에 있는 값이 바뀌는 것이 아니다. 둘은 논리적 주소만 같을 뿐 물리적 주소는 완전히 다르기 때문이다. 이렇게 하면 프로세스는 독립성을 보장받을 수 있다.
위에서 봤듯 프로세스는 이렇게 물리적 주소가 할당된 가상 메모리를 이용하지만, 프로세서는 직접적인 물리적 주소를 기반으로 동작한다. 즉 프로세스가 가상 메모리 주소에 접근할 때 프로세서가 요청을 처리하기 전 가상 메모리 주소를 물리 메모리 주소로 변환해야 하는데, 이를 위해 사용하는 것이 page table이다.
리눅스의 페이지 테이블은 4단계로 구성된다. 이렇게 페이지 테이블을 계층적으로 나눠 관리하면, 큰 물리 메모리도 단일 계층의 페이지 테이블을 사용했을 때보다 적은 용량으로 관리할 수 있는 이점이 생긴다. 이 문서에서는 x86-64 아키텍쳐를 기반으로 리눅스의 4계층 페이지 테이블을 설명한다.
1. x86-64 Virtual Address

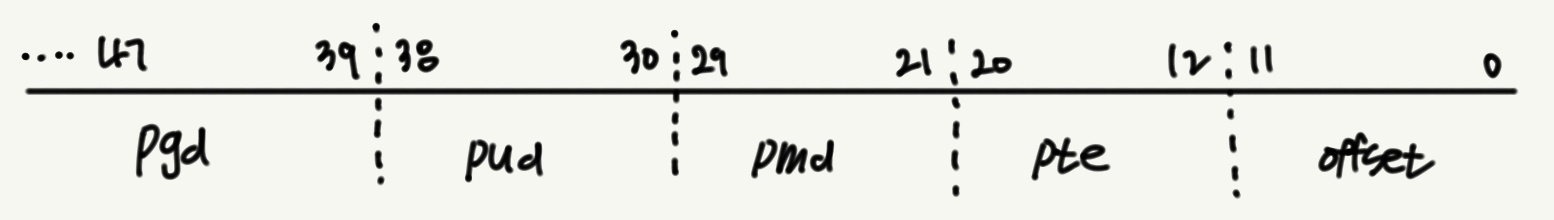

x86-64 아키텍쳐에서 사용하는 가상주소는 다음과 같이 나눌 수 있다.
여기서 각각의 영역에 대한 설명은 다음과 같다.
PGD: Page Global Directory상의 offset 값이다.PUD: Page Upper Directory상의 offset 값이다.PMD: Page Middle Directory상의 offset 값이다.PTE: Page Table Entry상의 offset 값이다.
2. 변환 과정

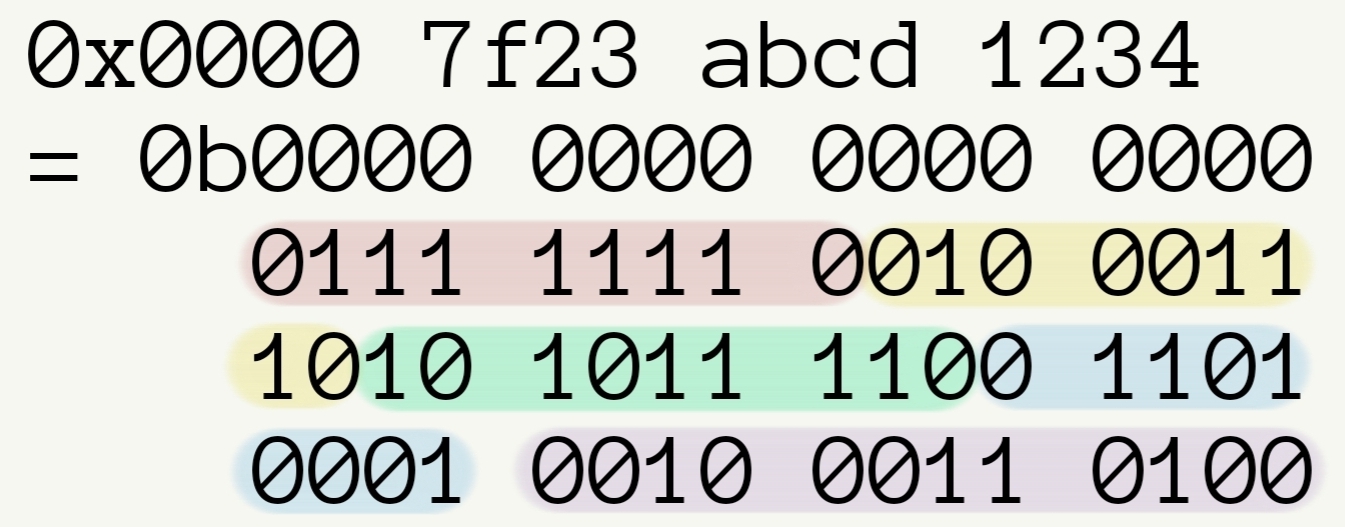

프로세스가 0x0000 7f23 abcd 1234에 접근하려고 한다고 하자. MMU는 이 가상 주소로부터 앞서 보았던 규칙에 따라 PGD, PUD, PMD, PTE, 물리 offset 값을
파싱한다. 파싱하면 다음과 같다.
- 물리 Offset:
0b0010 0011 0100=0x234= 564 - PTE:
0b0 1101 0001=0xD1= 209 - PMD:
0b10 1011 110=0x15E= 350 - PUD:
0b010 0011 10=0x8E= 142 - PGD:
0b0111 1111 0=0xFE= 254
이때 PGD의 물리 주소는 CR3 레지스터에 저장되어 있다. MMU는 다음과 같은 과정을 거쳐 가상 주소를 물리 주소로 바꾼다.
- PGD의 254번 인덱스에 접근해 주소를 읽는다.
읽을 물리 주소 = CR3 + 254 * 0x8 - PGD에서 읽은 주소는 PUD의 물리 주소이므로, 이로부터 PUD의 142번 인덱스에 접근해 주소를 읽는다.
읽을 물리 주소 = PGD + 142 * 0x8 - PUD에서 읽은 주소는 PMD의 물리 주소이므로, 이로부터 PMD의 350번 인덱스에 접근해 주소를 읽는다.
읽을 물리 주소 = PUD + 350 * 0x8 - PMD에서 읽은 주소는 PTE의 물리 주소이므로, 이로부터 PTE의 209번 인덱스에 접근해 주소를 읽는다.
읽을 물리 주소 = PMD + 350 * 0x8 - 이제 물리 페이지(프레임)의 주소를 알아냈으므로, 여기에 물리 offset 값을 더하면 최종 물리 주소가 나온다.
최종 물리주소 = physical page address + 564

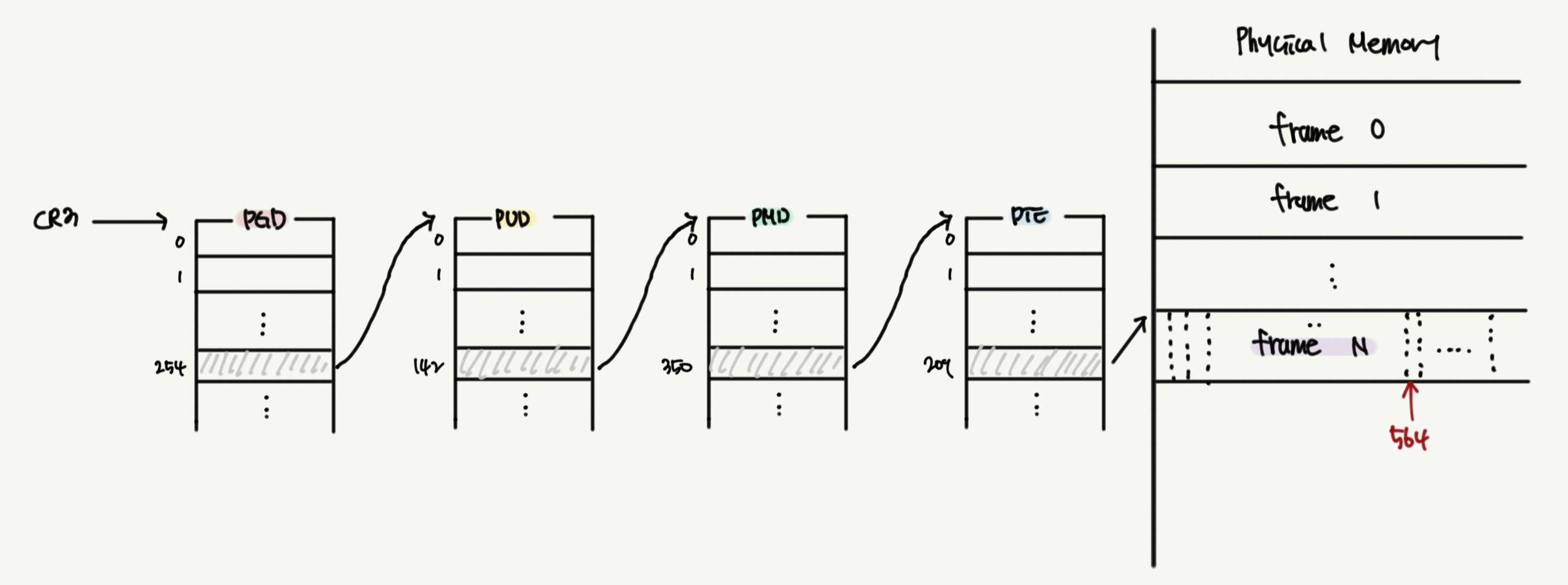

전체 과정을 그림으로 표현하면 다음과 같다.
참고로 PTE의 구조와 각 필드에 대한 설명은 다음과 같다.
설명을 읽다 보면 흥미로운 사실들을 많이 알 수 있다. Userland에서 항상 궁금했던 접근 권한이 어떻게 설정되는지, 읽기/쓰기 권한이 어떻게 설정되는지부터 시작해 NX가
어떻게 구현되어 있는지도 볼 수 있다(참고로 NX 비트는 63번째 비트이며, 표에는 없지만 그림에 XD라는 이름으로 존재한다). 여기서 눈여겨봐야 할 것은 P 비트인데, 만약
PTE에 접근했을 때 P 비트가 0으로 설정되어 있다면 커널은 Page Fault를 발생시킨다.
3. Page Fault
위에서 언급했듯 막상 page table entry에 접근하니 P(present)=0인 경우가 있을 수 있다2.
이때 커널은 page fault를 발생시키며, 이는 do_page_fault() 함수가 처리한다.
DEFINE_IDTENTRY_RAW_ERRORCODE(exc_page_fault)
{
unsigned long address = read_cr2();
...
instrumentation_begin();
handle_page_fault(regs, error_code, address);
instrumentation_end();
irqentry_exit(regs, state);
}
여기서 호출되는 handle_page_fault()함수는
static __always_inline void
handle_page_fault(struct pt_regs *regs, unsigned long error_code,
unsigned long address)
{
trace_page_fault_entries(regs, error_code, address);
if (unlikely(kmmio_fault(regs, address)))
return;
/* Was the fault on kernel-controlled part of the address space? */
if (unlikely(fault_in_kernel_space(address))) {
do_kern_addr_fault(regs, error_code, address);
} else {
do_user_addr_fault(regs, error_code, address);
...
다음과 같이 어느 공간에서의 page fault 상황인지 파악한 후 그에 맞는 동작을 수행한다. 보통 커널 공간에서의 page fault는 panic이기 때문에 user 공간에서의 page fault를 처리하는 do_user_addr_fault()를 따라가다 보면 결국 __handle_mm_fault()에 도달하게 된다. 이 함수는
- Invalid Reference인지 확인한다(실제 존재하지 않는 주소에 접근하려고 했거나
r--구역에 쓰려고 하는 등).- Invalud Reference라면 프로세스를 중지시킨다.
- Invalid Reference가 아니라면 물리 메모리에 올라와있지 않은 것이기 때문에 디스크에서 찾아 swap in 해주면 된다. (
do_swap_page())
- 필요한 page를 디스크에서 찾는다.
- 물리 메모리에서 빈 frame을 찾는다. 빈 frame이 없다면 기존의 frame 중 하나를 swap out한다3.
- 확보된 frame에 page를 올린다.
- page table의 valid bit을 수정한다.
- page fault를 발생시킨 코드를 다시 시작한다.
위와 같은 역할을 하며, 이런 동작을 통해 demand paging이 구현된다.
