[Tech Analysis] ASLR 심층분석

최근 CTF를 푸느라 열심히 디버깅을 하다 특이한 사실을 하나 관찰했다. 32비트 바이너리가 제공되는 문제였는데, AAW가 가능하고 NX가 걸려있지 않아 stack에 쉘코드를 삽입 후 그 주소로 점프해 쉘을 열 수 있었다. 그런데 문제는 stack상 주소를 알아낼 수 있는 방법이 전혀 없다는 것이었다. 고민하면서 계속 디버깅을 하다 stack주소가 항상 0xff로 시작한다는 사실을 알게 되었다. 분명 ASLR이 활성화되어있어 stack 주소가 계속해서 바뀌어야 하는데, 첫 바이트가 항상 0xff라는 사실은 굉장히 흥미로웠다. 왜 이런지 보기 위해 ASLR을 조금 깊이 파고들었다.

1. Canonical Addressing

이를 이해하기 위해서는 우선 Canonical Addressing을 알아야 한다. 일반적으로 우리는 64비트 운영체제를 사용하기 때문에, adressing을 할 때 64비트 전부를 사용한다고 생각한다. 그러나 현대 CPU는 64비트 전부를 addressing에 사용하지 않고, 대부분의 아키텍쳐는 48비트만 사용한다¹. 이런 특성 때문에 등장한 것이 canonical addressing인데, 우선 canonical하다는 것은

하위 48비트를 제외한 나머지 비트가 MSB와 같은 비트임 (혹은) MSB부터 48번째 비트까지 같음 을 의미한다. 그리고 이런 규칙을 만족하는 주소를 canonical address라고 한다. 간단히 예를 들어 아래와 같은 주소를 가정하자.

(1) 0x0000 0f23 af33 1234
(2) 0x0010 f000 0000 1123
(3) 0x0000 7fff ffff ffff

위에서 말한 규칙을 잘 생각해보면 다음을 쉽게 알 수 있다.

    (1)은 canonical address이다.
    (2)는 canonical address가 아니다. 53번째 비트가 다르기 때문이다.
    (3)은 canonical address다.

이때 눈여겨봐야 할 주소는 (3)이다. 일반적으로 리눅스는 MSB가 0인 canonical address(즉, MSB부터 48번째 비트까지가 전부 0임)를 유저영역에 할당하고 MSB가 1인 canonical address(즉, MSB부터 48번째 비트까지가 모두 1임)를 커널이 사용한다². 이 사실을 고려하면 (3)은 유저영역에서 접근가능한 가상주소 중 가장 높은 주소이다.

한 가지 더 알아야 하는 사실은 32비트 바이너리는 64비트 시스템에서 실행될 때 64비트 바이너리들과 다르게 공간을 할당받지 않는다는 것이다. 다른 64비트 바이너리처럼 0x0000 0000 0000 0000 ~ 0x0000 7fff ffff ffff까지의 공간을 할당받고, 그 중 32비트에서 접근가능한 공간만 사용한다.

이제 위에서 말한 현상을 이해할 준비가 끝났다.

2. 32-bit executable (on 64-bit system)

위에서 말했듯, 우선 바이너리는 운영체제로부터 0x0000 7fff ffff ffff까지의 공간을 할당받는다. 이때 ASLR이 켜져 있다면 stack 공간 형성 시 다음과 같은 커널 함수의 영향을 받는다.

// Def. in arch/arm64/include/asm/elf.h, line 191 (@v6.16-rc3)
#define STACK_RND_MASK			(test_thread_flag(TIF_32BIT) ? \
						0x7ff >> (PAGE_SHIFT - 12) : \
						0x3ffff >> (PAGE_SHIFT - 12))

// Def. in mm/util.c, line 340 (@v6.16-rc3)
static unsigned long randomize_stack_top(unsigned long stack_top)
{
	unsigned long random_variable = 0;

	if ((current->flags & PF_RANDOMIZE) &&
		!(current->personality & ADDR_NO_RANDOMIZE)) {
		random_variable = get_random_long();
		random_variable &= STACK_RND_MASK;
		random_variable <<= PAGE_SHIFT;
	}
#ifdef CONFIG_STACK_GROWSUP
	return PAGE_ALIGN(stack_top) + random_variable;
#else
	return PAGE_ALIGN(stack_top) - random_variable;
#endif
}

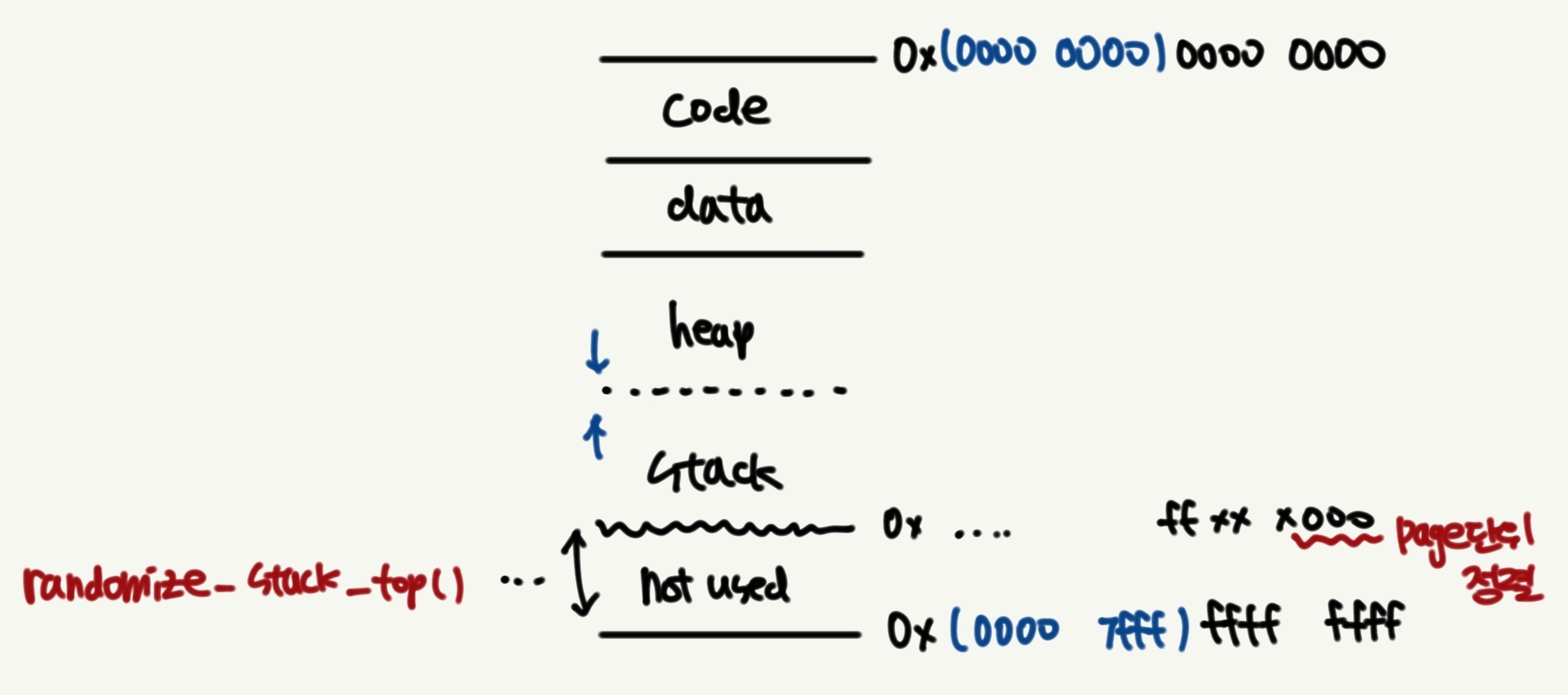

이 함수는 유저 메모리 영역의 최상단 주소에서 일정 난수를 빼는 방식으로 stack의 주소를 난수화하는데, 이때 유저가 할당받은 메모리 영역에서 빼는 난수에 0x0000 3fff ff00 0000 마스크가 씌워져 항상 stack의 시작 주소는 최소한 0x0000 3fff ff00 0000보다는 큼이 보장된다. 이때 32bit 바이너리는 하위 4바이트만 사용하기 때문에 stack의 시작 주소는 항상 0xff 이다. 하위 12비트는 page 단위 정렬 때문에 항상 0으로 고정된다. 그림으로 표현하면 다음과 같다.

2. 64-bit

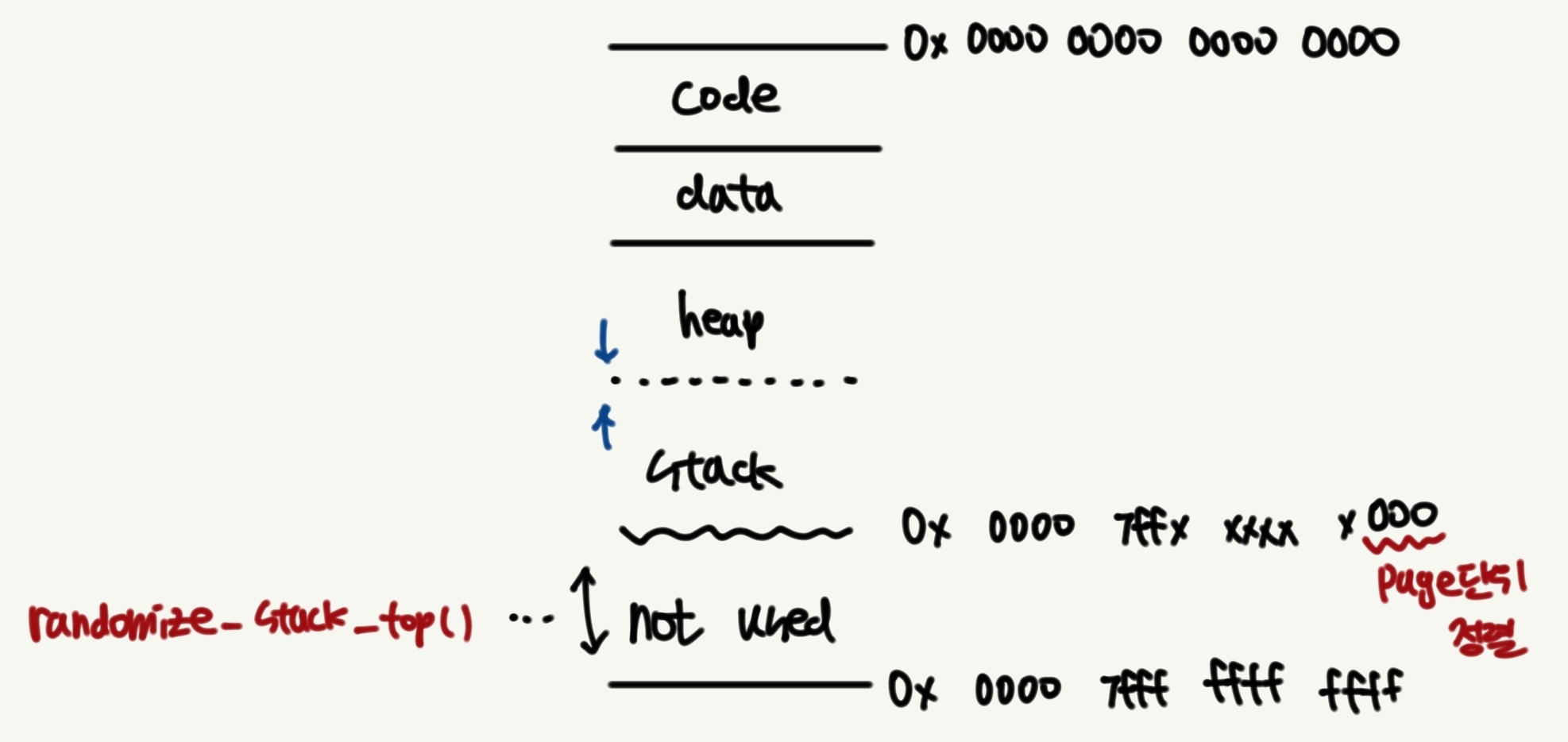

위의 코드로부터 여기서는 생성되는 난수에 0x0000 7ff0 0000 0000마스크가 씌워져 stack의 시작 주소가 최소한 0x0000 7ff0 0000 0000보다 큼이 보장되어 있다. 마찬가지로 하위 12비트는 page 단위 정렬 때문에 항상 0으로 고정된다. 마찬가지로 그림으로 표현하면 다음과 같다.

결론

처음 이야기한 상황처럼 stack에 AAW 프리미티브롤 통해 쉘코드를 넣은 후 그 주소로 리턴하려면 brute forcing이 무조건 있어야 하는데, 일반적으로 ASLR 때문에 거의 불가능해 보인다. 그러나 위에서 살펴본 canonical addressing과 randomize_stack_top() 때문에 32비트 바이너리라면 맞춰야 하는 주소가 1.5바이트에 불과하다. 즉 성공 확률이 1/4096으로 꽤 높은 편이다. 더군다나 stack의 크기가 꽤 크다는 점까지 고려하면 확률이 더 높이지기 때문에, 충분히 시도해볼 가치가 있다.

1. ARMv8.2-LPA 아키텍쳐는 이름에서 말하듯 (Large Physical Address), 52비트까지 addressing을 지원한다. ↩

2. 실제로 커널 디버깅을 하다 보면 주소가 항상 0xffff f…로 시작하는 것을 볼 수 있다. ↩
